UPN Profili / U Demir

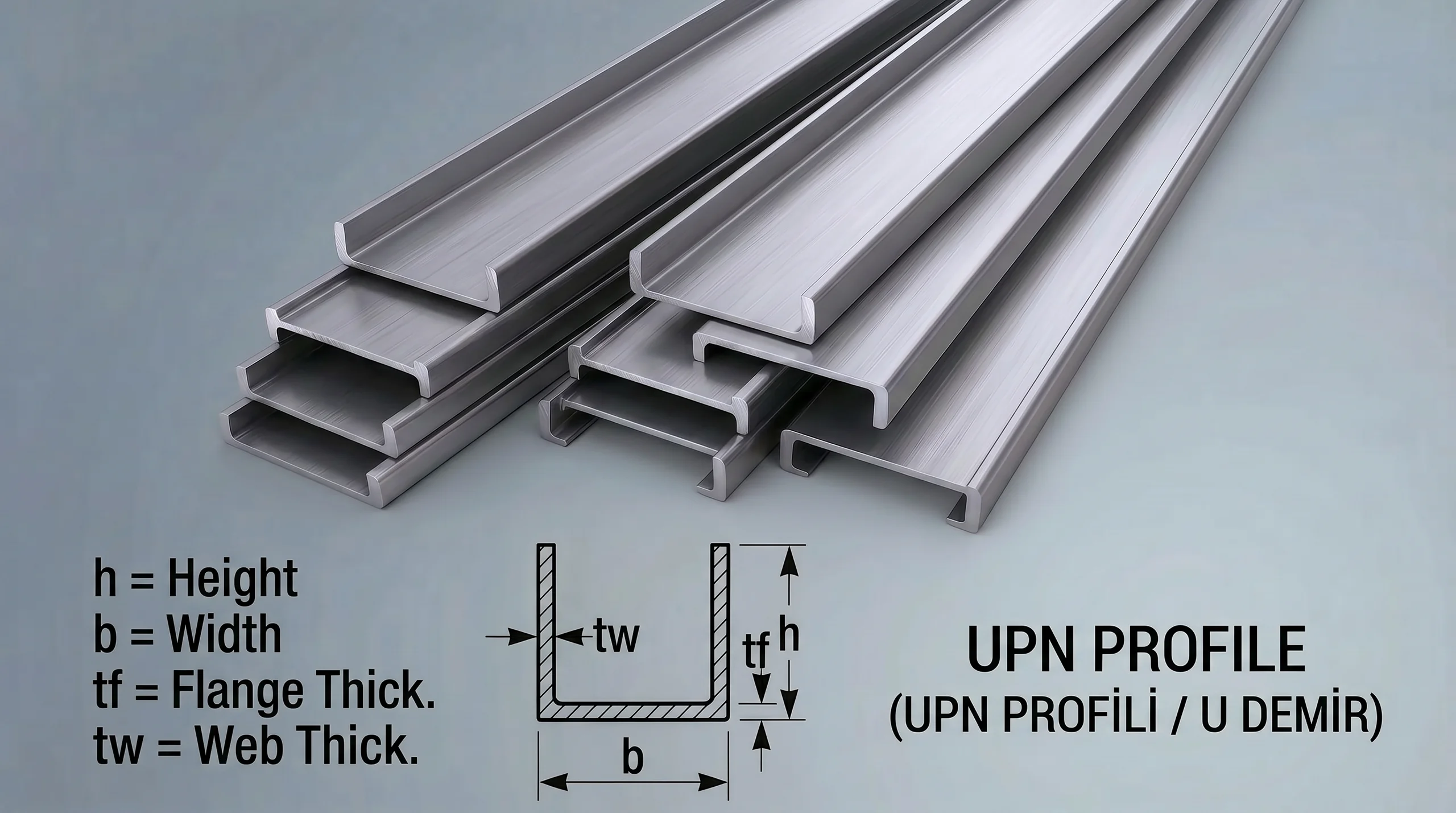

UPN profil (U profil), “U” şeklinde kesite sahip, sıcak haddeleme yöntemiyle üretilen yapısal bir çelik profildir. DIN 1028, ASTM A6, EN 10056 ve BS 4848 standartlarına uygun toleranslarla üretilir ve genellikle S235JR, S275JR, S355JR gibi yapısal çelik kalitelerinde temin edilir. 30×15 mm’den 200×75 mm’ye kadar değişen ölçü aralığında sunulan UPN profiller; yüksek eğilme ve burulma mukavemeti sayesinde çelik konstrüksiyon binalarda kolon-kiriş sistemlerinde, çatı ve cephe taşıyıcı elemanlarında, vinç yollarında, araç şasi ve treyler imalatında, ayrıca makine altlığı ve platform yapılarında yaygın olarak kullanılır. Simetrik olmayan kesit geometrisi sayesinde özellikle çift profilin birleştirilerek kutu kesit oluşturulduğu uygulamalarda ve kaynaklı-cıvatalı birleşimlerde tercih edilir; farklı ölçü ve uzunluk seçenekleriyle çeşitli endüstriyel ve inşaat projelerine uygun taşıyıcı çözümler sunar.
Haddeleme Toleransları
DIN 1028, ASTM A6, EN 10056 ve BS 4848
TEKNİK VERİLER
Ölçü ve ağırlık tablosu
Değerler teorik ağırlıklardır (kg/m). Tam ölçü listesi için kataloğumuza bakın veya satış ekibimizle iletişime geçin.
| Ölçü (mm) | Ağırlık (kg/m) |
|---|---|
| 30X15X3 | 1.47 |
| 30X15X4 | 1.70 |
| 35X17,4X3 | 1.84 |
| 35X17,4X4 | 2.04 |
| 40X20X3 | 2.04 |
| 40X20X5 | 2.98 |
| 50X25X3 | 3.00 |
| 50X25X5 | 3.86 |
| 50X38X5 | 5.56 |
| 60X30X3,5 | 3.90 |
| Ölçü (mm) | Ağırlık (kg/m) |
|---|---|
| 60X30X6 | 5.00 |
| 85X42X5,5 | 7.09 |
| 80X45X6 | 8.64 |
| 100X50X6 | 10.60 |
| 120X55X7 | 13.40 |
| 140X60X7 | 16.00 |
| 160X65X7,5 | 18.80 |
| 180X70X8 | 22.00 |
| 200X75X8,5 | 25.30 |
