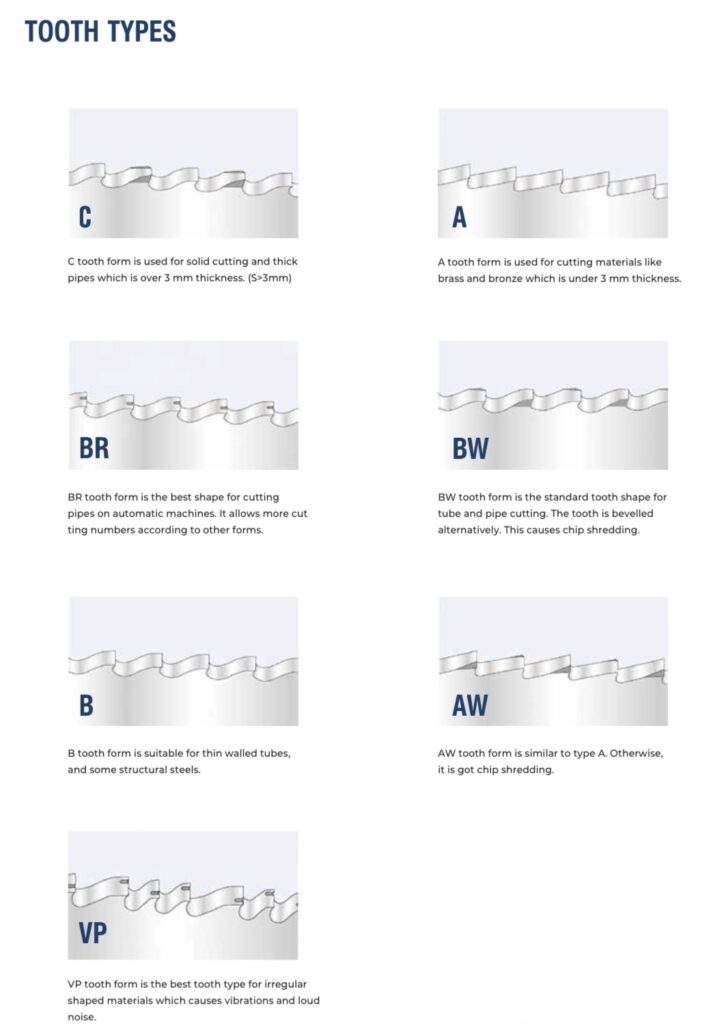

Diş Tipleri ve Kullanım Alanları (Tooth Types)
- C Diş Formu: Dolu malzeme kesimleri ve et kalınlığı 3 mm’den büyük ($S > 3\text{ mm}$) boru/profillerin kesimi için uygundur.
- BR Diş Formu: Otomatik kesim makinelerinde boru kesimi için en ideal formdur. Diğer formlara kıyasla daha yüksek kesim adetleri sağlar.
- BW Diş Formu: Boru ve profil kesiminde standart diş formudur. Dişler alternatif açılı bilenmiştir, talaşı etkin bir şekilde kırar.
- B Diş Formu: İnce etli borular ve bazı yapı çeliklerinin kesimi için uygundur.
- A Diş Formu: Et kalınlığı 3 mm’den az olan pirinç ve bronz gibi pirinç/bakır alaşımlarının kesiminde tercih edilir.
- AW Diş Formu: A formuna benzer; ek olarak çapak/talaş kırma özelliğine sahiptir.
- VP (Değişken Hatve) Diş Formu: Titreşime ve yüksek gürültüye neden olan düzensiz şekilli profiller için en uygun gürültü ve titreşim önleyici diş tipidir.
DIN 1.3343
AISI M2
JIS SKH51
DIN 1.3243
AISI M35
JIS SKH55
DIN 1.3253
S390 PM

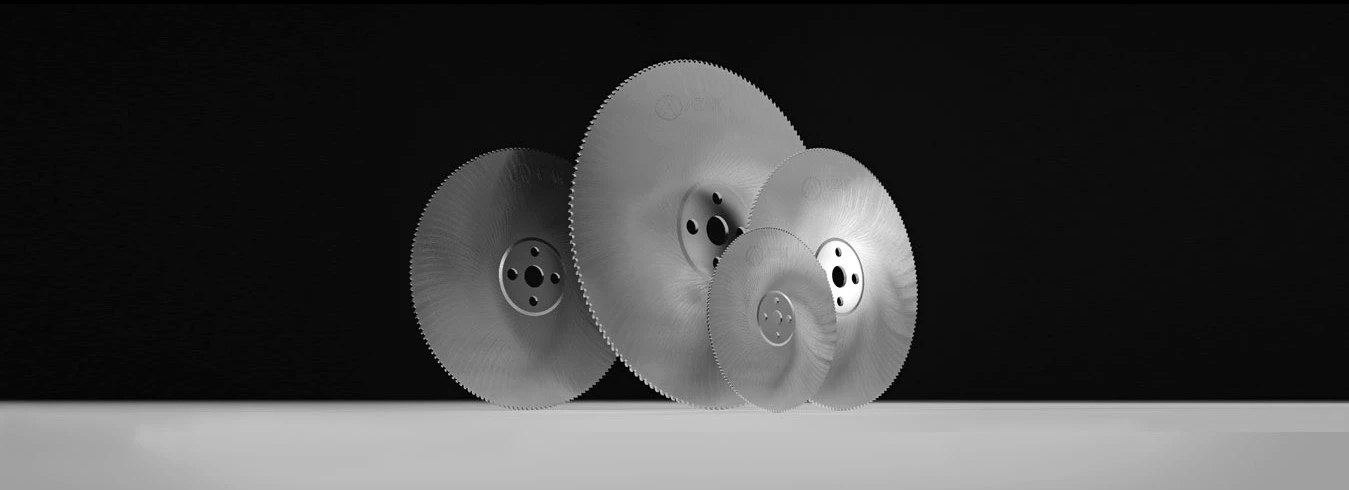

AZAK HSS Dairesel Testere Bıçakları
Anadolu Steel güvencesiyle sunulan AZAK HSS Dairesel Testere Bıçakları, metal kesme ve işleme sektörünün yüksek performans, uzun ömür ve hassasiyet taleplerini karşılamak üzere geliştirilmiştir. Uçar Testere / Azak Tool Technologies’in gelişmiş üretim altyapısı, özel ısıl işlem süreçleri ve optimize edilmiş diş geometrisi sayesinde en zorlu çelik ve alaşımlarda bile maksimum verimlilik, minimum malzeme kaybı ve kesintisiz üretim avantajı sunar.
Öne Çıkan Özellikler & Avantajlar
Yüksek Kaliteli Hammadde Seçenekleri: HSS Dmo5 (1.3343), HSS Co5 / Emo5 (1.3243) ve Toz Metalurjisi ASP 2052 (1.3253) çelik türleri ile her türlü malzeme sertliğine uygun çözümler.
Özel Isıl İşlem ve Kaplama: Yüksek çalışma sıcaklıklarında aşınmayı ve tane büyümesini önleyen, bıçak ömrünü katlayan gelişmiş ısıl işlem teknolojisi (TiN, TiAlN / AlTiN vb.).
Optimize Diş Geometrileri: Boru, profil, dolu malzeme ve özel alaşımlar için mükemmel çapak tahliyesi ve titreşimsiz kesim.
Geniş Çap ve Ölçü Yelpazesi: 160 mm’den 630 mm’ye kadar farklı çap, göbek ve pim deliği konfigürasyonları.
TEKNİK VERİLER
HSS Hammadde Kaliteleri ve Kimyasal Bileşim (% Weight)
Tablodaki ölçüler standart değerlerdir. Özel ebat, göbek ve pim deliği talepleriniz için lütfen Anadolu Steel teknik ekibi ile iletişime geçiniz.
| Çelik Kalitesi | Standart Karşılıkları | C | Si | Mn | P | S | Co | Cr | Mo | V | W | Ni |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSS / Dmo5 | DIN 1.3343 | AISI M2 | JIS SKH51 | 0.86-0.94 | ≤ 0.45 | ≤ 0.40 | ≤ 0.030 | ≤ 0.030 | – | 3.80-4.50 | 4.70-5.20 | 1.70-2.00 | 6.00-6.70 | – |
| HSS / Emo5-Co5 | DIN 1.3243 | AISI M35 | JIS SKH55 | 0.88-0.96 | ≤ 0.45 | ≤ 0.40 | ≤ 0.030 | ≤ 0.030 | 4.50-5.00 | 3.80-4.50 | 4.70-5.20 | 1.70-2.00 | 6.00-6.70 | – |
| ASP 2052 (Toz Metal) | DIN 1.3253 | S390 PM | 1.63 | 0.30 | 0.26 | 0.018 | 0.018 | 8.32 | 4.91 | 2.28 | 5.12 | 10.09 | 0.20 |
Standart Ölçü Tablosu (Technical Dimensions)
Tablodaki ölçüler standart değerlerdir. Özel ebat, göbek ve pim deliği talepleriniz için lütfen Anadolu Steel teknik ekibi ile iletişime geçiniz.
| Testere Çapı – D1 (mm) | Göbek Çapı – d (mm) | Flanş Çapı – d2 (mm) | Et Kalınlığı / Et Payı – B (mm) | Standart Pim Delikleri – PD (Adet/Çap/Eksen mm) |
|---|---|---|---|---|
| 160 | 32 | 75 | 1,20 / 1,50 / 2,00 | 2/8/45 + 2/11/63 |
| 175 | 32 | 75 | 1,20 / 1,50 / 2,00 | 2/8/45 + 2/11/63 |
| 200 | 32 | 90 | 1,00 / 1,20 / 1,50 / 1,80 / 2,00 / 2,50 | 2/8/45 + 2/11/63 |
| 210 | 32 | 90 | 2,00 | 2/8/45 + 2/11/63 |
| 225 | 32 / 40 | 100 | 1,00 / 1,20 / 1,50 / 1,80 / 2,00 / 2,50 | 2/8/45 + 2/11/63 | 2/8/55 + 4/12/64 |
| 250 | 32 / 40 | 100 | 1,00 / 1,20 / 1,50 / 1,80 / 2,00 / 2,50 / 3,00 | 2/8/45 + 2/11/63 + 2/9/50 | 2/8/55 + 4/12/64 |
| 275 | 32 / 40 | 100 | 1,20 / 1,50 / 1,80 / 2,00 / 2,50 / 3,00 | 2/8/45 + 2/11/63 + 2/9/50 | 2/8/55 + 4/12/64 |
| 300 | 32 / 40 | 100 | 1,60 / 2,00 / 2,50 / 3,00 | 2/8/45 + 2/11/63 + 2/9/50 | 2/8/55 + 4/11/64 |
| 315 | 32 / 40 | 100 | 1,60 / 2,00 / 2,50 / 3,00 / 3,50 | 2/8/45 + 2/11/63 + 2/9/50 | 2/8/55 + 4/12/64 |
| 325 | 32 / 40 | 120 | 2,00 / 2,50 / 3,00 | 2/8/45 + 2/11/63 | 2/8/55 + 4/12/64 |
| 350 | 32 / 40 / 50 | 120 | 1,80 / 2,00 / 2,50 / 3,00 / 3,50 | 2/8/45+2/11/63+2/9/50 | 2/8/55+4/12/64 | 4/15/80+4/14/85 |
| 370 | 32 / 40 / 50 | 120 | 2,50 / 3,00 / 3,50 | 2/8/45+2/11/63 | 2/8/55+4/12/64 | 4/15/80+4/14/85 |
| 400 | 40 / 50 | 120 | 2,50 / 3,00 / 3,50 / 4,00 | 2/8/55 + 4/12/64 | 4/15/80 + 4/14/85 |
| 425 | 40 / 50 | 120 | 2,50 / 3,00 / 3,50 / 4,00 | 2/8/55 + 4/12/64 | 4/15/80 + 4/14/85 |
| 450 | 40 / 50 | 130 | 2,50 / 3,00 / 3,50 / 4,00 | 2/8/55 + 4/12/64 | 4/15/80 + 4/14/85 |
| 500 | 40 / 50 | 130 | 3,00 / 3,50 / 4,00 / 5,00 | 2/8/55 + 4/12/64 | 4/15/80 + 4/14/85 |
| 525 | 50 | 140 | 3,50 / 4,00 | 4/15/80 + 4/14/85 |
| 550 | 50 / 90 / 140 | 140 / 200 / 225 | 3,50 / 4,00 / 5,00 | 4/15/80+4/14/85 | 3/12.5/160 | 4/17.5/170 |
| 570 | 50 | 180 | 4,00 / 5,00 | 4/15/80 + 4/14/85 |
| 600 | 50 / 90 / 140 | 200 / 225 | 4,00 / 5,00 | 4/15/80+4/14/85 | 3/12.5/160 | 4/17.5/170 |
| 630 | 50 / 80 | 225 | 4,00 / 5,00 | 4/14/85 + 4/15/80 | 4/23/120 |
